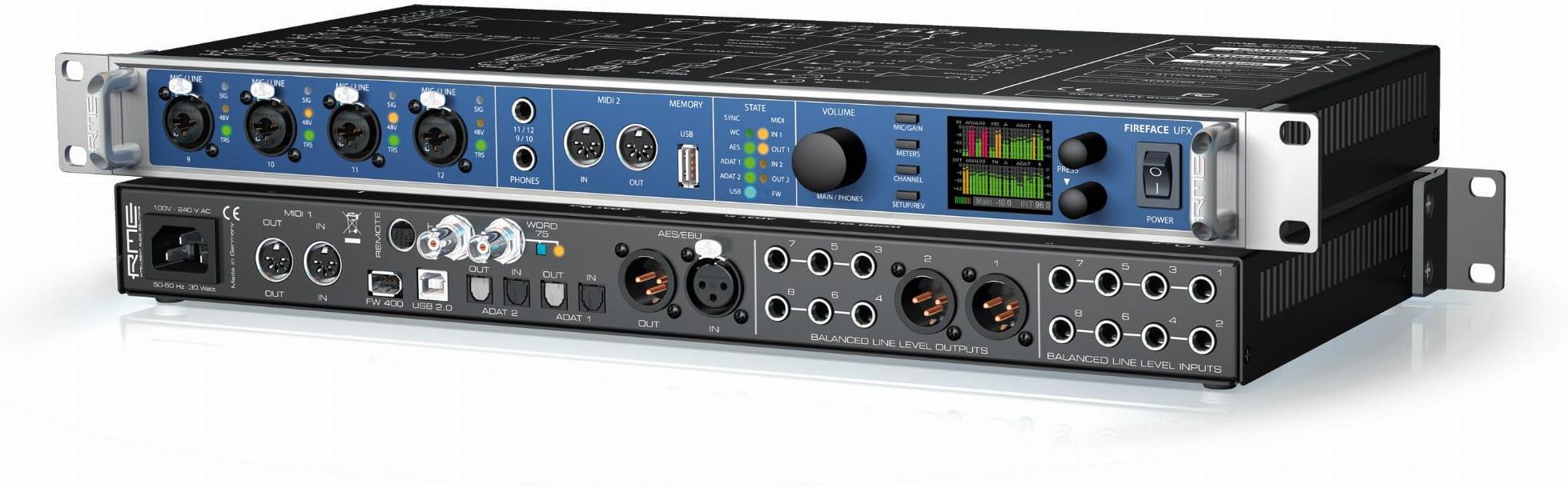

RME FireFace UFX

RME FireFace UFX - Opis

Wyjątkowy i znakomity interfejs Fireface UFX II umożliwia transfer analogowych i cyfrowych danych audio z niemal dowolnego źródła bezpośrednio do komputera.Wiele unikalnych funkcji, dobrze przemyślana konfiguracja, kapitalnie rozwiązany mikser i opcje monitoringu, profesjonalne efekty DSP, najwyższej klasy układy analogowe oraz najnowsze przetworniki cyfrowe stawiają Fireface UFX II na czele wśród wszystkich interfejsów audio do komputera.Niezwykle elastyczny i kompatybilny, wyposażony w DURec (opcja bezpośredniej rejestracji przez USB), a także osprzęt i legendarne sterowniki RME o najniższej latencji, Fireface UFX II posiada bogaty zestaw funkcji, które zainteresują użytkowników pracujących zarówno w wysokiej klasy studiach domowych, jak i w profesjonalnych studiach nagrań.Obsługujący 60 kanałów audio (30 wejść i 30 wyjść), częstotliwości próbkowania do 192 kHz, umożliwiający dużą elastyczność dzięki połączeniu przez USB nowy Fireface UFX II jest idealnym rozwiązaniem do nagrywania, miksowania i monitoringu dźwięków w praktycznie każdych warunkach.Interfejs Fireface UFX II jest niezwykle uniwersalny więc łatwo można go zintegrować z dowolnym systemem produkcyjnym. Standardem w Fireface UFX II są złącza analogowe, ADAT, AES, SPDIF oraz USB 2. Równie imponująca jest liczba kanałów obsługiwanych przez urządzenie: 12 analogowych, 16 ADAT i 2 AES z 30 wejściami i 30 wyjściami. Ponadto dzięki połączeniu USB 2 nowy Fireface UFX II można obsługiwać za pomocą opcjonalnego pilota RME ARC USB (Advanced Remote Control USB).RME Fireface UFX II wyposażono w nowe, najwyższej klasy (...) więcej konwertery AC/CA i zoptymalizowane analogowe układy Wejść/Wyjść o lepszych parametrach SNR oraz THD, zapewniające nieskazitelne, krystalicznie czyste i przejrzyste brzmienie. Nowy tor mikrofonowy bez tłumika o maksymalnym poziomie wejściowym +18 dBu i zakresie wzmocnienia 75 dB umożliwia bezproblemową pracę w nawet najbardziej wymagających warunkach.Co więcej, nowe nisko-impedancyjne wyjścia słuchawkowe o dużej mocy (2 Ω) i maksymalnym poziomie wyjściowym +19 dBu zapewniają wystarczającą moc i poziom głośności dla większości słuchawek o wysokiej lub niskiej impedancji.Poprawiony DURec (bezpośrednie nagrywanie na USB)Na przednim panelu Fireface UFX II dostępna jest funkcja DURec do bezpośredniego nagrywania przez USB. Teraz obsługiwana przez układy drugiej generacji o zwiększonej funkcjonalność i kompatybilności – co zapewnia większą niezawodność nawet przy korzystaniu z wolniejszych lub pofragmentowanych pamięci USB.Zdalne sterowanie pilotem ARC USBPilot ARC USB podłączany jest do komputera przez USB i komunikuje się bezpośrednio z TotalMix FX. Kontroler posiada 15 dowolnie przypisywanych, podświetlanych przycisków, pokrętło enkodera, a także wejście TS do podłączenia przełącznika nożnego.ARC USB to pilot do zdalnej kontroli Fireface UFX II poprzez MIDI USB 1.1. Urządzenie działa w klasie UAC 1 więc jest kompatybilne z systemami Windows i Mac OS X. Po podłączeniu pilota do systemu operacyjnego TotalMix FX automatycznie wykrywa ARC USB i komunikuje się z nim za pomocą prostych komend MIDI umożliwiających zdalną kontrolę UFX II.TotalMix FXDostępny od 2001 r. mikser TotalMix umożliwia nieograniczone łączenie i miksowanie sygnałów w interfejsach audio marki RME. Unikalna funkcja tworzenia tylu niezależnych submiksów ile jest dostępnych kanałów wyjściowych sprawia, że jest to najbardziej uniwersalny i wszechstronny mikser tego typu.Razem z obsługiwanym sprzętem TotalMix FX tworzy kompletny system efektowy, zwiększający wygodę pracy z całym torem nagraniowym i umożliwiający rezygnację z wprowadzających opóźnienia rozwiązań programowych.TotalMix FX może w całości zastąpić mikser zewnętrzny umożliwiając tworzenie wielu, pozbawionych opóźnień miksów monitorowych z korekcją, blokiem dynamiki, pogłosem i delayem na każdym wyjściu, wliczając główny miks monitorowy i miksy słuchawkowe dla muzyków.Aplikacja TotalMix FX dla iPada™Aplikacja TotalMix FX for iPad™ umożliwia pełną kontrolę miksera sprzętowego i efektów DSP w interfejsach Fireface UFX+, UFX II, UFX, UCX, 802, Babyface, Babyface Pro oraz MADIface Pro w trybie Class Compliant, i pozwala tworzyć, zapisywać i wczytywać kompletne miksy bezpośrednio z poziomu iPada.SpecyfikacjaSekcja analogowaPrzetwornik AC, wejścia liniowe 1-8, panel tylny

• Rozdzielczość AC: 24 bity,
• SNR (odstęp sygnał-szum): 113 dB RMS nieważone, 116 dBA,
• Pasmo przetwarzania przy 44.1 kHz, -0.1 dB: 5 Hz – 20.8 kHz,
• Pasmo przetwarzania przy 96 kHz, -0.5 dB: 3 Hz – 45.8 kHz,
• Pasmo przetwarzania przy 192 kHz, -1 dB: 2 Hz – 92 kHz,
• Zniekształcenia THD:
• Poziom THD+N:
• Separacja kanałów: 110 dB,
• Maksymalny poziom wejściowy: +19 dBu,
• Wejścia: 6.3 mm TRS jack, symetryzowane elektronicznie,
• Impedancja wejściowa: 8 kOm niesymetrycznie, 12 kOm symetrycznie,
• Czułość wejściowa przełączana: Lo Gain, +4 dBu,
• Poziom wejściowy dla 0 dBFS przy Lo Gain: +19 dBu,
• Poziom wejściowy dla 0 dBFS przy +4 dBu: +13 dBu,
• Regulacja wzmocnienia: od 0 do +12 dB,
• Minimalny poziom dla 0 dBFS: +1 dBu, -1.2 dBV.
Wejścia mikrofonowe 9-12, panel przedniTak samo jak dla AC, tylko:
• Wejście: XLR, symetryzowane elektronicznie,
• Impedancja wejściowa: 3.4 kOm,
• SNR (odstęp sygnał-szum): 115 dB RMS nieważone, 118 dBA,
• Zakres wzmocnienia Gain: 75 dB,
• Maksymalny poziom wejściowy, Gain 0 dB: +18 dBu,
• Maksymalny poziom wejściowy, Gain 75 dB: -57 dBu,
• Wskaźniki, CLIP LED: 0 dBFS • SIG LED: -60 dBFS.
Wejścia instrumentalne 9-12, panel przedniTak samo jak dla AC, tylko:
• Wejście: 6.3 mm TS jack, niesymetryczne,
• Impedancja wejściowa: 1 MOm,
• SNR (odstęp sygnał-szum): 114 dB RMS nieważone, 118 dBA,
• Zakres wzmocnienia: 42 dB,
• Maksymalny poziom wejściowy, Gain 8 dB: +21 dBu,
• Maksymalny poziom wejściowy, Gain 50 dB: -21 dBu.
Przetwornik CA, wyjścia liniowe 3-8, panel tylny
• Rozdzielczość: 24 bity,
• Zakres dynamiki (DR): 115 dB RMS nieważone, 118 dBA,
• Pasmo przetwarzania przy 44.1 kHz, -0.5 dB: 5 Hz – 20.8 kHz,
• Pasmo przetwarzania przy 96 kHz, -0.5 dB: 5 Hz – 45 kHz,
• Pasmo przetwarzania przy 192 kHz, -1 dB: 5 Hz – 89 kHz,
• Zniekształcenia THD:
• Poziom THD+N:
• Separacja kanałów: 110 dB,
• Maksymalny poziom wyjściowy: +19 dBu,
• Wyjścia: 6.3 mm TRS jack, symetryzowane przez serwo,
• Impedancja wyjściowa: 75 Om niesymetrycznie, 150 Om symetrycznie,
• Poziom wyjściowy przełączany: Hi Gain, +4 dBu, -10 dBV,
• Poziom wyjściowy dla 0 dBFS przy Hi Gain: +19 dBu,
• Poziom wyjściowy dla 0 dBFS przy +4 dBu: +13 dBu,
• Poziom wyjściowy dla 0 dBFS przy -10 dBV: +2 dBV
CA – Wyjście Stereo Monitor XLR (1-2)Tak samo jak dla CA, tylko:
• Wyjście: XLR, symetryczne
• Poziom wyjściowy przełączany: 24 dBu, Hi Gain, +4 dBu, -10 dBV
• Poziom wyjściowy dla 0 dBFS przy 24 dBu: +24 dBu
• Poziom wyjściowy dla 0 dBFS przy Hi Gain: +19 dBu
• Poziom wyjściowy dla 0 dBFS przy +4 dBu: +13 dBu
• Poziom wyjściowy dla 0 dBFS przy -10 dBV: +2 dBV
CA – Wyjścia Stereo Monitor słuchawkowe (9-12)Tak samo jak dla CA, tylko:
• Wyjście: 2 x 6.3 mm TRS stereo jack, niesymetryczne,
• Maksymalny poziom wyjściowy dla 0 dBFS, High: +19 dBu,
• Maksymalny poziom wyjściowy dla 0 dBFS, Low: +2 dBV,
• Impedancja wyjściowa: 2 Om,
• Maksymalna moc dla kanału przy obciążeniu 32 Om, 0.1% THD: 210 mW (2.6 Vrms, +10.5 dBu).
MIDI
• 2 x MIDI wejście/wyjście na złączach DIN 5-pinowych,
• Galwanicznie rozdzielone optoizolatorem,
• Tryb Hi-speed: czas reakcji i jitter typowo poniżej 1 ms,
• Separacja 128 bit FIFO dla wejścia i wyjścia.
Sekcja cyfrowa
• Zegary: Wewnętrzny, ADAT, AES, MADI, word clock,
• Układ z niskim jitterem:
• Zegar wewnętrzny: jitter 800 ps, losowa szerokość widma,
• Tłumienie jittera dla zegarów zewn.: 30 dB (2.4 kHz),
• Efektywny wpływ jittera zegara na konwersję AC i CA: bliski zera,
• PLL zapewnia zerowe straty, nawet dla jittera ponad 100 ns,
• Cyfrowy Bitclock PLL dla bezproblemowego działania ADAT varispeed,
• Obsługiwane częstotliwości próbkowania: 28 kHz do 200 kHz.
Wejścia cyfroweAES/EBU
• 1 x XLR, symetryzowane transformatorowo, izolowane galwanicznie, zgodnie z AES3-1992,
• Stopień wejściowy wysokiej czułości (
• Kompatybilność z SPDIF (IEC 60958),
• Akceptuje format konsumencki i profesjonalny,
• Zakres blokowania (Lock range): 27 kHz – 200 kHz,
• Jitter przy synchronizacji do sygnału wejściowego:
• Tłumienie jittera: 30 dB (2.4 kHz).
Optyczne ADAT
• 2 x TOSLINK, format zgodny ze specyfikacją Alesis,
• Standard: 2 x 8 kanałów 24 bity, do 48 kHz,
• Double Speed (S/MUX): 2 x 4 kanały 24 bity 96 kHz,
• Quad Speed (S/MUX4): 2 x 2 kanały 24 bity 192 kHz,
• Bitclock PLL zapewnia perfekcyjną synchronizację nawet w trybie varispeed,
• Zakres blokowania (Lock range): 31.5 kHz – 50 kHz,
• Poziom jittera przy synchronizacji do sygnału wejściowego: Optyczne SPDIF (ADAT2)
  • 1 x optyczne, zgodne z IEC 60958,
  • Akceptuje formaty konsumencki i profesjonalny,
  • Zakres blokowania (Lock range): 27 kHz – 200 kHz,
  • Poziom jittera przy synchronizacji do sygnału wejściowego:
  • Tłumienie jittera: 30 dB (2.4 kHz).
  Word Clock
  • BNC,
  • Wersja 75 Om przełączane,
  • Automatyczna detekcja prędkości Double/Quad Speed i wewnętrzna konwersja do Single Speed,
  • SteadyClock gwarantuje super niską synchronizację jittera nawet przy działaniu w trybie varispeed,
  • Bez wpływu ze strony DC-offset w ramach sieci,
  • Układ adaptacji sygnału: odświeżanie sygnału przez auto-centrowanie i histerezę,
  • Ochrona anty-przepięciowa,
  • Zakres poziomu: 1.0 Vpp – 5.6 Vpp,
  • Zakres blokowania: 27 kHz – 200 kHz,
  • Poziom jittera przy synchronizacji do sygnału wejściowego:
  • Tłumienie jittera: 30 dB (2.4 kHz).
  Wyjścia cyfroweAES/EBU
  • XLR, symetryzowane transformatorowo, izolowane galwanicznie, zgodnie z AES3-1992,
  • Poziom wyjściowy: profesjonalny 4.5 Vpp, konsumencki 2.6 Vpp,
  • Format profesjonalny zgodny z AES3-1992 poprawka 4,
  • Format konsumencki (SPDIF) zgodny z IEC 60958,
  • Tryb Single Wire, częstotliwość próbkowania 28 kHz – 200 kHz.
  ADAT
  • 2 x TOSLINK,
  • Standard: 2 x 8 kanałów 24 bity, do 48 kHz,
  • Double Speed (S/MUX): 2 x 4 kanały 24 bity 96 kHz,
  • Quad Speed (S/MUX4): 2 x 2 kanały 24 bity 192 kHz.
  SPDIF optyczny (ADAT2)
  • Format Consumer (SPDIF) zgodny z IEC 60958,
  • Próbkowanie 28 kHz do 200 kHz.
  Word Clock
  • BNC,
  • Maks. napięcie wyjściowe: 5 Vpp,
  • Napięcie wyjściowe przy 75 Om: 4.0 Vpp,
  • Impedancja wyjściowa: 10 Om,
  • Zakres częstotliwości: 27 kHz – 200 kHz.
  Informacje ogólne
  • Zasilanie: Zasilacz wewnętrzny przełączany, 100 – 240 V AC, 36 W,
  • Pobór mocy w stanie bezczynności: 19 W,
  • Typowy pobór mocy: 22-25 W,
  • Wymiary z uchwytami do racka (szer. x wys. x gł.): 483 x 44 x 210 mm (19″ x 1.73″ x 8.5″),
  • Wymiary bez uchwytów do racka (szer. x wys. x gł.): 440 x 44 x 210 mm (17.3″ x 1.73″ x 8.3″),
  • Pełna głębokość: 240 mm (9.4”),
  • Waga: 3 kg,
  • Zakres temperatur: +5° do +50° C,
  • Wilgotność względna:
