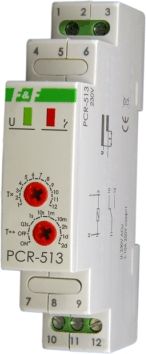

F&F Przekaźnik czasowy PCR-513 24V PCR-513 24V

F&F Przekaźnik czasowy PCR-513 24V PCR-513 24V - Opis

Przekaźnik czasowy rewersyjny, styki: 1NO/NC 24VFunkcja: opóźnione załączenie
Napięcie zasilania: 24 V AC/DC
Montaż: na szynie 35 mmPrzekaźniki czasowe służą do sterowania czasowegow układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).
Jak działa przekaźnik czasowy PCR-513?Po podaniu napięcia zasilającego styk pozostaje w pozycji 11-10 i następuje odmierzanie nastawionego czasu pracy. Po odmierzeniu czasu następuje przełączenie styku w pozycję 11-12. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.

Uwaga!
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.
Zakresy czasowe


0,1s: 0,1÷1,2 sek.
1s: 1÷12 sek.
10s: 10÷120 sek.
1m: 1÷12 min.
10m: 10÷120 min.
2h: 2÷24 godz.
1d: 1÷12 dni (24÷288 godz.)
2d: 2÷24 dni (48÷576 godz.)
ON - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-12.
OFF - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-10.

• Napięcie zasilania: 24 V AC/DC
• Tryb pracy: opóźnione załączenie
• Element wykonawczy: przekaźnik (...) więcej
• Maksymalny prąd obciążenia: 10 A
• Konfiguracja styków: 1 × NO/NC
• Separacja styku: TAK
• Sygnalizacja stanu styku: LED czerwona
• Czas działania - regulowany: 0,1 s ÷ 576 godz.
• Sygnalizacja zasilania: LED zielona
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 0,8 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

PCR-513 24 V instrukcja obsługi (83.3k)PCR-513 24V schemat CAD dxf (409.22k)PCA PCG PCR PCS PCU PO STP deklaracja CE 2023 (179.23k) mniej
