Atte Power Zestaw Konwerterów Eth-2Wire-Set

Atte Power Zestaw Konwerterów Eth-2Wire-Set - Opis

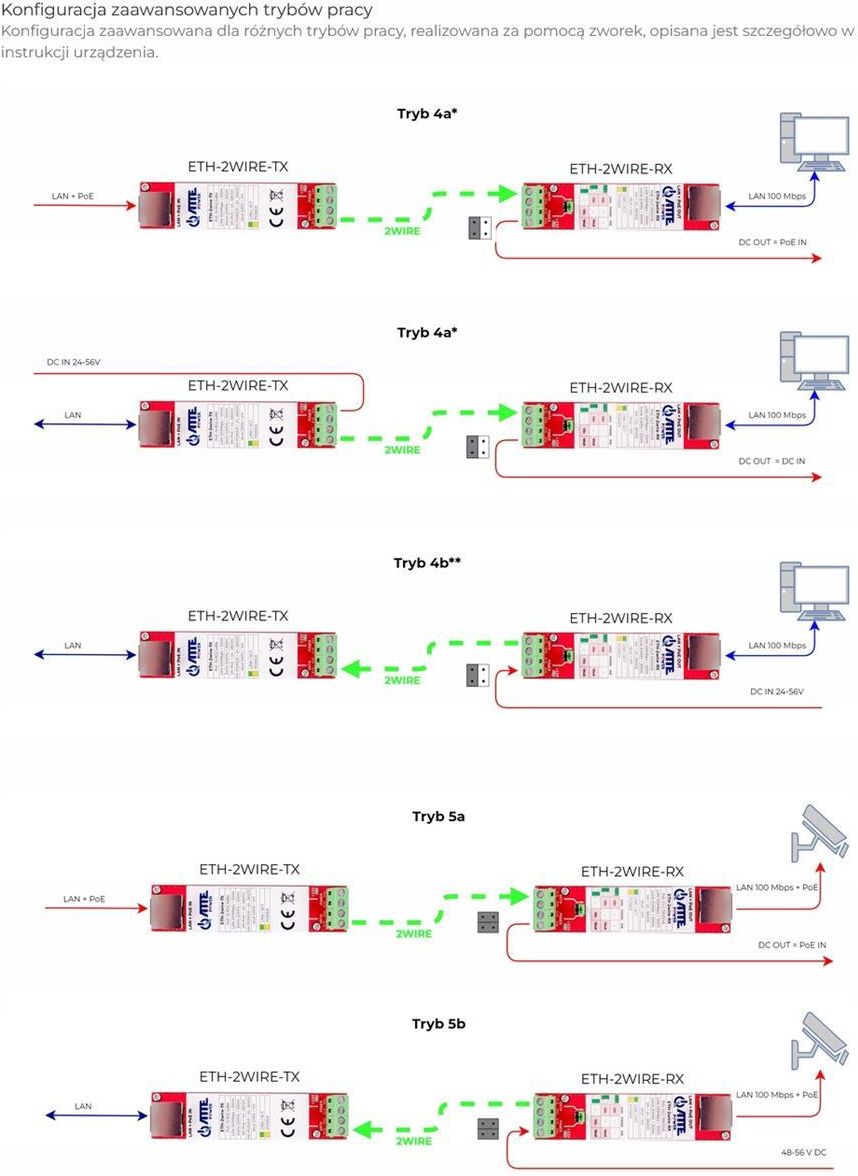

Zestaw do transmisji LAN + PoE po 2 przewodach 10Mbps do 1000m - ATTE PowerPrzedstawiamy zestaw do transmisji LAN+PoE ETH10-2wire-SET firmy ATTE PowerETH10-2wire-SET to zestaw aktywnych konwerterów do transmisji danych z sieci Ethernet oraz zasilania PoE z wykorzystaniem 2 przewodów np. jednej pary skrętki UTP.Zastosowanie:✅ TRYB 1✅ TRYB 2-1✅ TRYB 2-2✅ TRYB 3-1✅ TRYB 3-2Uwaga!!! Tryby zostały przedstawione na końcu aukcji !!!W zależności od wybranego trybu pracy konwerterów, zasilanie ich oraz urządzeń do nich podpiętych może być realizowane na kilka sposobów. Zasilanie PoE lub z zewnętrznego zasilacza. Zarówno od strony nadajnika ETH10-2wire-TX jak i odbiornika ETH10-2wire-RX. Konfiguracja zaawansowana dla różnych trybów pracy, realizowana za pomocą zworek, opisana jest szczegółowo w instrukcji urządzenia.To rozwiązanie jest dla ciebie jeśli:➡️ Chcesz założyć profesjonalny monitoring, dodatkowe kamery ale nie możesz wymienić okablowania na nowe➡️ Szukasz bezpiecznego, prostego, szybkiego i wygodnego rozwiązania➡️ Oczekujesz najwyższej jakości i zabezpieczeń➡️ Nie chcesz zamykać się na jeden tryb pracy i jesteś gotowy przejść na nowoczesne rozwiązania➡️ Nie chcesz wydawać niepotrzebnie pieniędzy na dziwne rozwiązania➡️ Szukasz rozwiązania, które jest profesjonalne sprawdzone i niezawodneTop cechy, które rozwiązują twój problem:✔️ Możliwość montażu odbiornika w podstawie kamery lub innej puszce instalacyjnej✔️ Zasięg transmisji do 1000 m z prędkością 10Mbps✔️ Możliwość zasilania switcha oraz ze switcha (...) więcej przez PoE 802.3at/af✔️ bardzo niski pobór mocy - 1,35 W cały tor✔️ Odporność na zakłóceniaRozwiązanie Zestaw do transmisji LAN + PoE ETH10‑2wire‑SET stworzone zostało z myślą o innowacjach adaptacji i rozwoju⭕ Nasz wyposażenie pozwala na:

• Niewielkie rozmiary modułów
• Wyraźna, optyczna sygnalizacja stanu zasilania oraz transmisji danych
• Łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
• Możliwość zasilania ze switcha PoE 802.3at/af, PoE PASSIVE lub zewnętrznego zasilacza(ETH10-2wire-TX)
• Możliwość zasilania odbiorników PoE 802.3at/af lub PoE PASSIVE
• Do 30 W sumarycznej mocy w całym torze zasilania

Urządzenia umożliwiają montaż kamer lub innych urządzeń IP PoE w miejscach, gdzie wymiana istniejącego okablowania jest niemożliwa bądź nieopłacalna. Moduł ETH10-2wire-TX zasilany jest z dowolnego switcha PoE (port RJ45) a następnie za pośrednictwem 2 przewodów, umożliwia dwukierunkową komunikację sieciową oraz zasilanie modułu ETH10-2wire-RX wraz z kamerą PoE. Urządzenia można opcjonalnie zasilać ze złącz śrubowych POWER. Maksymalna długość przewodów w torze 2wire to 1000 mMaksymalna odległość transmisji danych oraz zasilania PoE jest zależna od typu, długości oraz przekroju zastosowanych przewodów. Duży wpływ na stabilność transmisji ma obecność innych przewodów w trasie kablowej oraz dodatkowe połączenia pośrednie. Najlepsze parametry i największy zasięg transmisji można uzyskać stosując 2 pojedyncze, skręcone przewody np. jedna para skrętki UTP.Kamerę bądź inny odbiornik PoE można dołączyć do portu RJ45 modułu ETH10-2wire-RX na końcu linii. W przypadku połączenia odbiornika z innym swichem lub kartą sieciową bez obsługi PoE należy koniecznie wyłączyć zasilanie PoE poprzez odpowiednie ustawienie zworki na odbiorniku ETH10-2wire-RX.Obudowa z poliwęglanu to przemyślane rozwiązanie zapewniające izolację oraz możliwie jak najmniejsze gabaryty urządzenia. Niewielki rozmiar daje szerokie możliwości doboru miejsca montażu.ATTE PowerATTE to polski producent urządzeń elektronicznych dedykowanych do branży security. Oferta firmy to przede wszystkim wydajne zasilacze i przetwornice napięcia, nowoczesne przełączniki PoE oraz systemy transmisji sygnału i zasilania w monitoringu analogowym HD za pomocą skrętki UTP. Urządzenia marki ATTE odznaczają się doskonałymi walorami użytkowymi przy zachowaniu atrakcyjnej ceny sprzedaży. Szeroka oferta produktowa umożliwia dobór i konfigurację sprzętu pod kątem indywidualnych potrzeb klienta, a przemyślana specyfika oraz zastosowane rozwiązania użytkowe gwarantują komfort pracy instalatora.⚙️ Dane techniczne ETH10‑2wire‑SET ⚙️

• Porty LAN: 1 port RJ45 10Mbps
• Złącza:✔️ RJ-45✔️ Listwa śrubowa - przewody 0.32-3.3 mm2 (22-12 AWG)

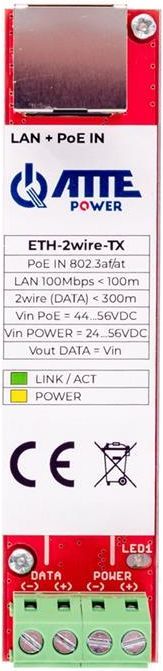

• Funkcje portów ETH10-2wire-TX:✔️ PoE IN (zasilanie toru z linii PoE): PASSIVE (do 30W), 802.3at (do 30W), 802.3af (do 15W)✔️ PINY PoE: 1,2 (V+/-) 3,6 (V+/-) oraz/lub 4,5 (V+/-) 7,8 (V+/-)
• Funkcje portów ETH10-2wire-RX:✔️ PoE OUT (zasilanie odbiorników PoE): PASSIVE✔️ PINY PoE: 4,5 (V+) 7,8 (V-)
• Funkcje złącza DATA: DATA (linia 2wire): transmisja danych oraz zasilania po 2 przewodach
• Funkcje złącza POWER: POWER (zasilanie): alternatywne zasilanie przy braku zasialnia PoE (patrz konfiguracja zworek)
• Sygnalizacja pracy:✔️ LED port RJ45 (żółty) - obecność zasilania✔️ LED port RJ45 (zielony) - link i transmisja danych w torze LAN✔️ LED LINK (zielony) - link i transmisja danych w torze 2Wire
• Napięcie zasilania:✔️ ETH10-2wire-TX✔️ Vin PoE = 30 ... 56 VDC✔️ Vin POWER = 10 ... 56 VDC✔️ ETH10-2wire-RX✔️ Vin = 10 ... 56 VDC
• Napięcie wyjściowe:✔️ ETH10-2wire-TX: VoutDATA=Vin✔️ ETH10-2wire-RX: Vout = Vin
• Kontrola zasilania:✔️ ETH10-2WIRE-RX✔️ zworki - zgodnie z tabelą konfiguracji umieszczonej na etykiecie oraz w instrukcji
• Pobór mocy: 1,35 W (cały tor)
• Długość kabla 2WIRE: Maksymalna odległość ETH10-2wire-TX do ETH10-2wire-RX (złącza DATA):
• Długość kabla sieciowego:✔️ ✔️
• Zabezpieczenia:✔️ LAN i DATA✔️ Zabezpieczenie przepięciowe✔️ POWER✔️ Zabezpieczenie przed odwrotną polaryzacją
• Konstrukcja obudowy: Poliwęglan
• Stopień ochrony: IP20
• Temperatura pracy: -25°C...+65°C
• Wymiary:✔️ ETH10-2WIRE-TX - 51 x 51 x 22mm✔️ ETH10-2WIRE-RX - 51 x 51 x 22mm
• Waga:✔️ ETH10-2WIRE-TX 0,025 kg✔️ ETH10-2WIRE-RX 0,025 kg
CASE STUDY + ARANŻACJEMasz już instalacje okablowanie lecz chcesz ją rozwinąć zmodernizować lub ulepszyć ponieważ wymiana istniejącego okablowania jest niemożliwa bądź nieopłacalna? Wystarczy kupić ETH10‑2wire‑SET Zestaw do transmisji LAN + PoE po 2 przewodach 10Mbps aż do 1000 m. Urządzenia są tak małe że nie zauważysz że je masz a dzięki temu nie będziesz musiał wymieniać okablowaniaNie czekaj kup już teraz Zestaw do transmisji LAN + PoE ETH10‑2wire‑SET dzięki któremu możesz ustawić różne tryby pracy który są najlepsze do Twojej instalacjiCertyfikaty, zgodność z normami
• RoHs
• LVD
• EMC
• EN 50581:2012
• EN 55024:2010
• EN 55024:2010/A1:2015
• EN 55032:2015
• EN 62368-1:2014
• PN-EN 50581:2013-03
• PN-EN 55024:2011
• PN-EN 55024:2011/A1:2015-08
• PN-EN 55032:2015-09
• PN-EN 62368-1:2015

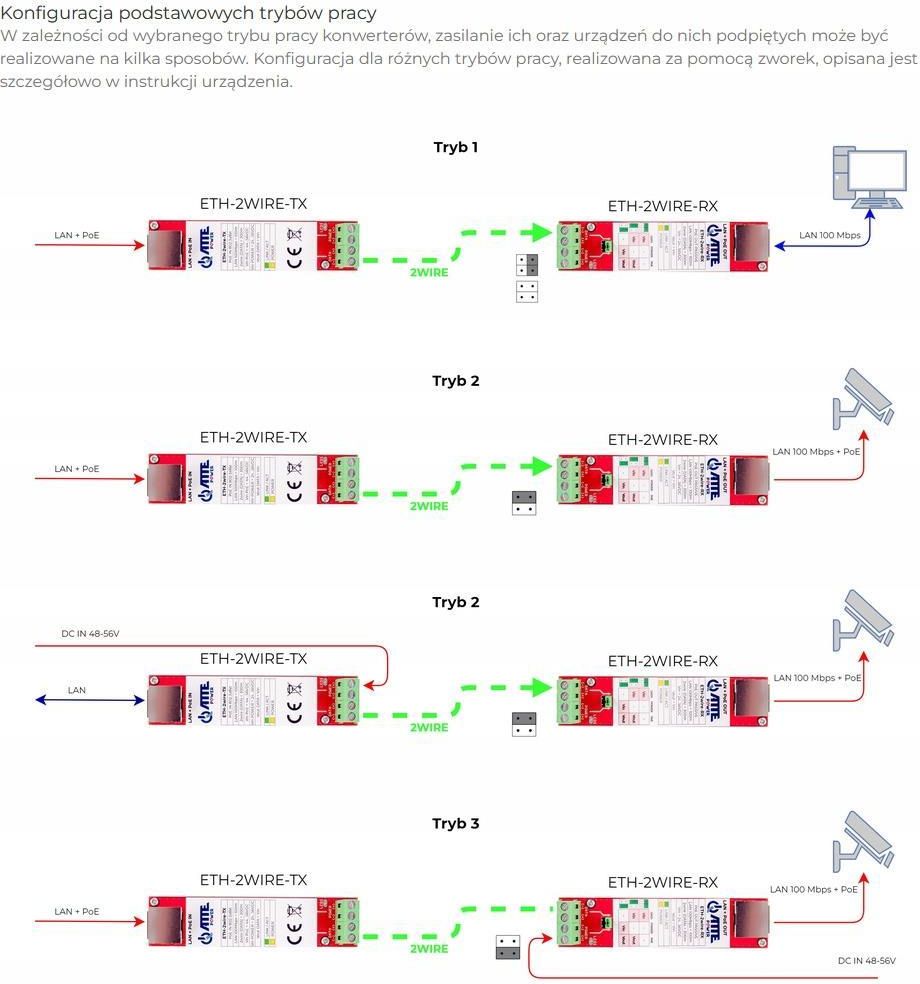

Przykłady zastosowań (Tryby pracy)TRYB 1Przykładowa konfiguracja zestawu w Trybie 1 - odbiornik bez zasilania PoETRYB 2-1Kamera zasilana jest z PoE za pośrednictwem toru 2WIRE. W takiej konfiguracji należy zwrócić uwagę na spadki napięcia w torze 2WIRE. Budżet PoE dostarczony do kamery jest zależny od średnicy żył oraz długości zastosowanego przewodu.TRYB 2-2Przykładowa konfiguracja zestawu w Trybie 2 - zasilanie z zasilacza. Kamera zasilana jest z PoE za pośrednictwem toru 2WIRE. W takiej konfiguracji należy zwrócić uwagę na spadki napięcia w torze 2WIRE. Budżet PoE dostarczony do kamery jest zależny od średnicy żył zastosowanego przewodu. Nadajnik i odbiornik ETH10-2WIRE będą działy poprawnie w zakresie napięcia 10-56V jednak kamera podpięta do odbiornika wymaga zwykle zasilania PoE na poziomie 44-56V. Należy uwzględnić te czynniki przy doborze napięcia zasilania nadajnika ETH10-2WIRE-TX rekomendujemy użycie zasilacza APS-90-550-OF lub przetwornicy ASUC-100-550-OF w przypadku układów z podtrzymaniem zasilania.TRYB 3-1Przykładowa konfiguracja zestawu w trybie 3 - zasilanie lokalne przy kamerze. Kamera zasilana jest z PoE bezpośrednio z odbiornika ETH10-2WIRE-RX. Odbiornik ETH10-2WIRE-RX będzie działał poprawnie w zakresie napięcia DC IN 10-56V jednak kamera podpięta do odbiornika wymaga zwykle zasilania PoE na poziomie 44-56V. Należy uwzględnić te czynniki przy doborze napięcia zasilania odbiornika ETH10-2WIRE-RX. Nadajnik ETH10-2WIRE-TX może w tej konfiguracji pracować z dowolnym standardem PoE.TRYB 3-2Przykładowa konfiguracja zestawu w Trybie 3. Kamera zasilana jest z PoE bezpośrednio z odbiornika ETH10-2WIRE-RX. Odbiornik ETH10-2WIRE-RX będzie działał poprawnie w zakresie napięcia 10-56V jednak kamera podpięta do odbiornika wymaga zwykle zasilania PoE na poziomie 44-56V. Należy uwzględnić te czynniki przy doborze napięcia zasilania odbiornika ETH10-2WIRE-RX. Nadajnik ETH10-2WIRE-TX może w tej konfiguracji pracować z zasilaniem DC IN 10-56V podanym na złącze POWERKod producenta: ETH10‑2wire‑SET
