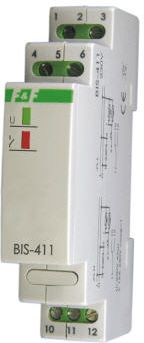

F&F Przekaźnik bistabilny BIS-411 2z/24V

F&F Przekaźnik bistabilny BIS-411 2z/24V - Opis

Przekaźnik bistabilny 9÷30 V AC/DC 2Z BIS-411 2Z 24V, montaż na szynie DINZasilanie: 9÷30 V AC/DC
Max obciążenie: 16 A
Montaż: na szynę 35 mm Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.
BIS-411 2Z 24 V występuje w wersjach:

• BIS-411 24 V - podstawowy model z pojedynczym przekaźnikiem 16 A
• BIS-411-LED- 24 V - ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze itp.
• BIS-411M 24 V - z pamięcią pozycji styku. Po załączeniu zasilania zostanie przywrócony stan przekaźnika jaki był w monencie wyłączenia zasilania.
• BIS-411M-LED- 24 V - ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym oraz z pamięcią pozycji styku.
• BIS-411 2Z 24V - jednokanałowy z dwoma niezależnymi stykami roboczymi 2 x NO.
• BIS-411 1R1Z 24 V - jednokanałowy z dwoma niezależnymi stykami roboczymi: 1 x NO oraz 1 x NC.

Działanie
Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika. Wyłączenie odbiornika nastąpi po następnym impulsie lub po zaniku zasilania.
Tabela mocy
Wartości orientacyjne dopuszczalnego obciążenia.

• Napięcie zasilania: 9÷30 V AC/DC
• Sterowanie (...) więcej lokalne: TAK
• Maksymalny prąd obciążenia AC-1: 8 A
• Element wykonawczy: przekaźnik
• Konfiguracja styków: 2 × NO
• Separacja styku: TAK
• Odporność na prądy udarowe - współpraca z LED: NIE
• Ilość kanałów: 1
• Funkcjonalność: włącz/wyłącz
• Opóźnienie zadziałania: 0,1 ÷ 0,2 s
• Prąd impulsu sterującego: mniej niż 1 mA
• Współpraca z przyciskami podświetlanymi: NIE
• Pamięć stanu po zaniku zasilania: NIE
• Funkcja załącz na czas: NIE
• Dedykowane wejścia sterowania centralnego: NIE
• Sterowanie radiowe: NIE
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 0,7 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

BIS-411 2Z 24 V instrukcja (90.56k)BIS-411 1R1Z - schemat CAD dxf (386.27k)BIS deklaracja CE 2023 (180.36k) mniej
