Atte Switch Xpoe-6-11-Of (XPOE611OF)

Atte Switch Xpoe-6-11-Of (XPOE611OF) - Opis

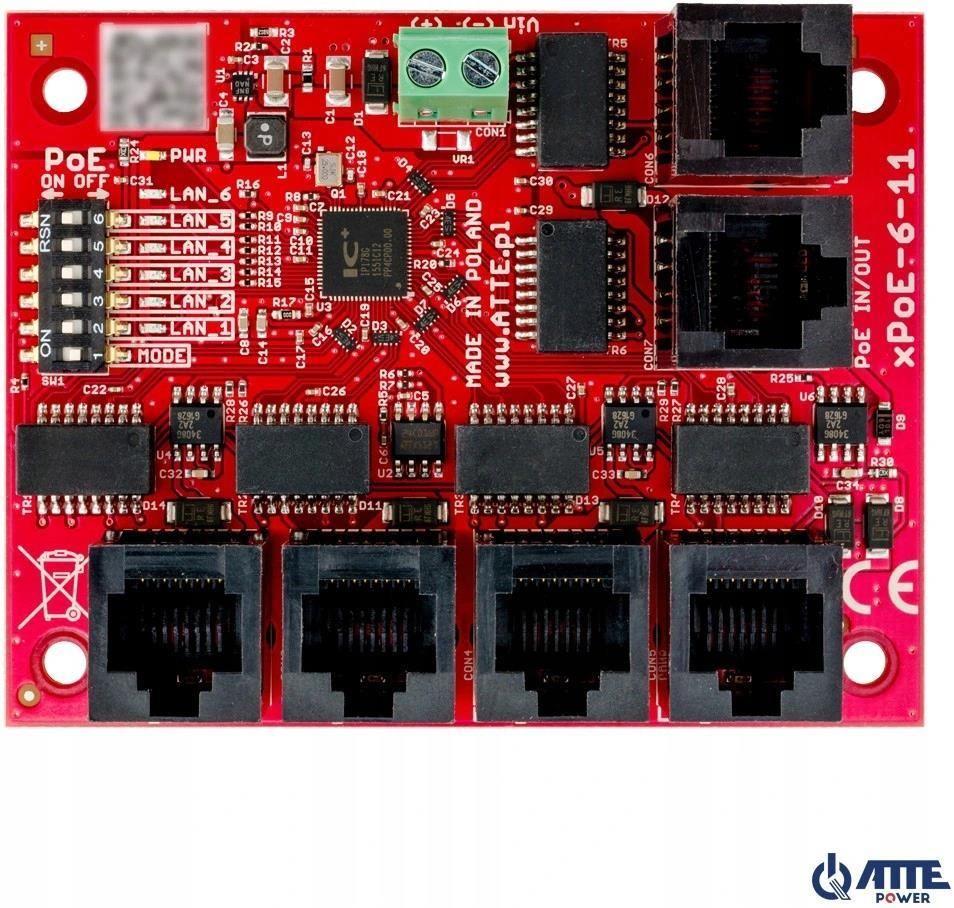

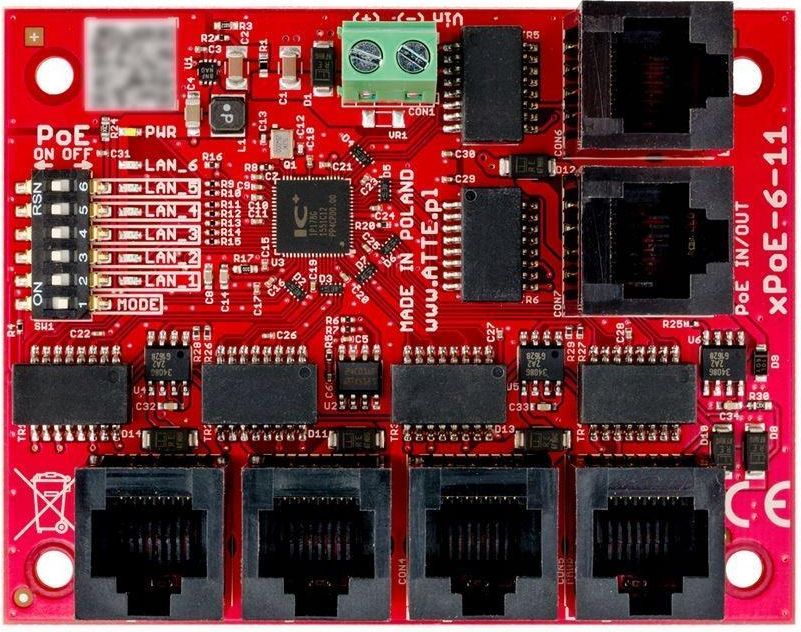

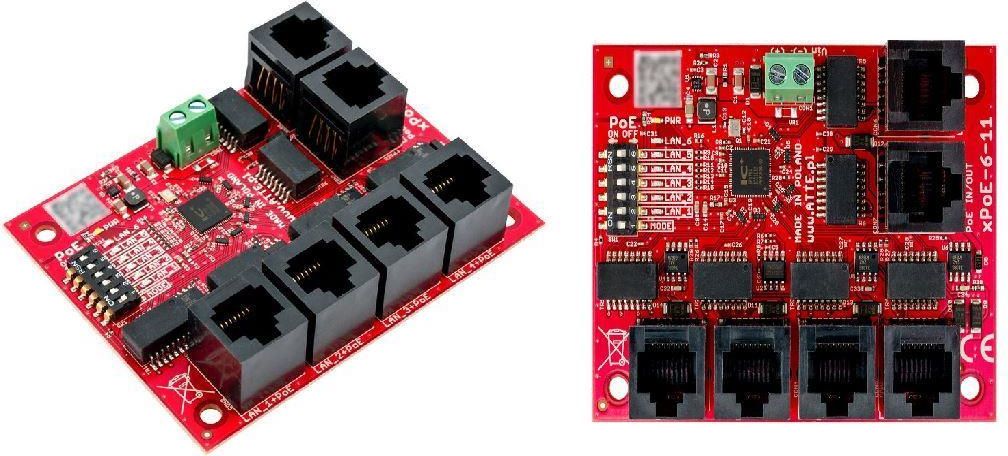

Switch PoE XPOE-6-11-OF 6-PORTOWY ATTE(5xPoE + 1xUplink), bezpieczniki elektroniczne, tryb Long Range, moduł do zabudowy, bez zasilaczaOpis produktu:Switch xPoE-6-11-OF został zaprojektowany jako uniwersalnyprzełącznik sieciowy PoE dedykowany do systemów telewizji przemysłowej IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu lub przeciążeniu pojedynczych gałęzi zasilania oraz automatyczny powrót napięcia po ustąpieniu awarii. Tryb „Long Range” pozwala na zwiększenie zasięgu transmisji do 280m z wykorzystaniem standardowej skrętki komputerowej UTP.Niezarządzalne switche i extendery PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.Właściwości:✅możliwość zasilania 5 odbiorników PoE 802.3at/af lub PASSIVE✅możliwość transmisji danych na 280m (w trybie Long Range)✅bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)✅możliwość wyłączenia zasilania na wybranych portach PoE✅wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych✅szeroki zakres napięcia wejściowego (10...56VDC)✅napięcie wyjściowe = napięcie wejściowe✅do 70W mocy na porcie LAN_5 PoE IN/OUT✅do 40W mocy na pozostałych portach PoE✅zasilany przez złącze śrubowe (Vin) lub z innego switcha PoE PASSIVE (port PoE IN/OUT)✅możliwość zasilania kaskadowego - jeden xPoE zasila kolejne (port PoE (...) więcej IN/OUT)✅łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów✅bardzo niski pobór mocy (✅niewielkie rozmiary modułuKompatybilnośćKonstrukcja OF (Open Frame) umożliwia zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomymontaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej.DANE TECHNICZNE:✅Porty LAN

• 6 portów RJ45 10/100Mbps
• 5xLAN+PoE, 1xUpLink

✅Obsługiwane odbiorniki PoE (standard / moc max)

• 802.3af - do 15,4W LAN_1...LAN_5 (Vin 48VDC)
• 802.3at - do 30W LAN_1...LAN_5 (Vin 48VDC)
• PoE PASSIVE - do 70W LAN_5 / do 40W LAN_1...LAN_4

✅Obsługiwane nadajniki PoE (standard / moc max): PoE PASSIVE - do 70W LAN_5 / do 40W LAN_1...LAN_4Wyjścia PoE (standard / tryb zasilania)

• LAN_1...LAN_5
• PoE PASSIVE, mode B (4,5+) (7,8-)

✅Wejście PoE (standard / tryb zasilania)

• LAN_5
• PoE PASSIVE, mode B (4,5+) (7,8-)

✅Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem)

• LAN_1...LAN_4
• 0,75A / elektroniczny (auto-powrót)
• LAN_5
• 1,25A / elektroniczny (auto-powrót)

✅Mikroprzełączniki SW1

• przełącznik 1 "MODE"
• - tryb pracy switcha
• przełączniki 2...6 "PoE ON/OFF"
• - zasilanie PoE na portach LAN_1...LAN_5

✅Tryb pracy "Standard"

• przełącznik 1 "MODE” w pozycji OFF
• LAN_1...LAN_6 - zasięg do 100m (10/100Mbps)

✅Tryb pracy "Long Range"

• przełącznik 1 "MODE” w pozycji ON
• LAN_1...LAN_4 - zasięg do 280m (10Mbps)
• LAN_5...LAN_6 - zasięg do 100m (10/100Mbps)

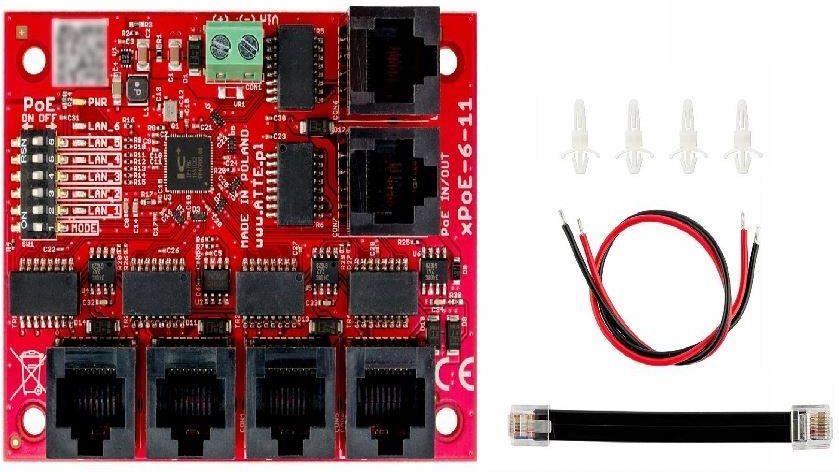

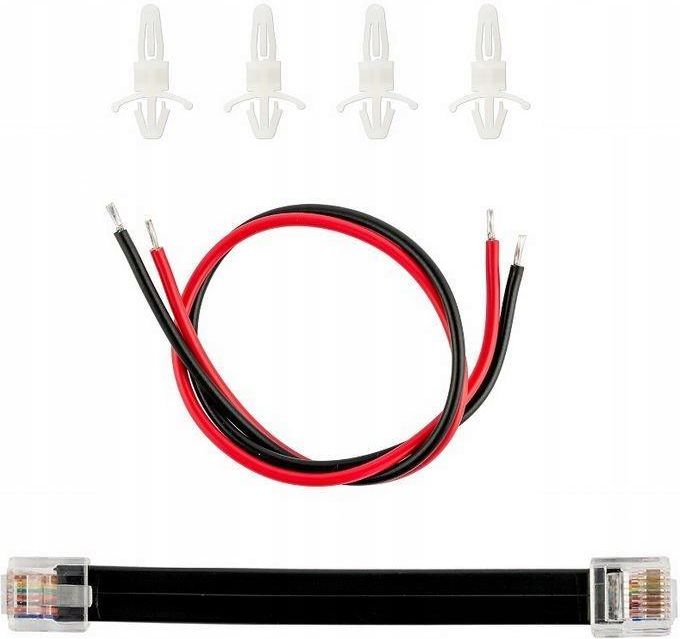

✅Zakres napięcia wejściowego: Vin 10...56VDC✅Napięcie wyjściowe dla urządzeń PoE: Vout = Vin✅Zakres temperatur pracy: -10°C...+40°C✅Obudowa (typ / kolor): moduł do zabudowy / czerwony✅Montaż: zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8mm✅Wymiary / masa netto: 87x68x19mm / 0,056kgInstalacja:1.Urządzenie zamontować w wybranym miejscu i doprowadzić przewody połączeniowe.2. W przypadku kiedy zasilanie urządzenia dostarczane jest z linii PoE dołączyć linię z zasilaniem do portuLAN_5. W przypadku kiedy zasilanie urządzenia dostarczane jest przez złącze śrubowe przewodyzasilania dołączyć do do zacisków Vin, GND listwy śrubowej.3. Załączyć główny zasilacz sieciowy tak aby zasilić switch-a.4. Dioda sygnalizacyjna urządzenia powinna się zapalić.5. Ręcznie wyłącz zasilanie PoE na portach do których będą podłączone urządzenia nie wymagającezasilania PoE (przełącznik SW1- 2...6)6. Dołączyć przewody UTP prowadzące do kamer IP (LAN_1 – LAN_5) oraz rejestratora/switcha (LAN_6).kod producenta: xPoE-6-11-OF mniej
