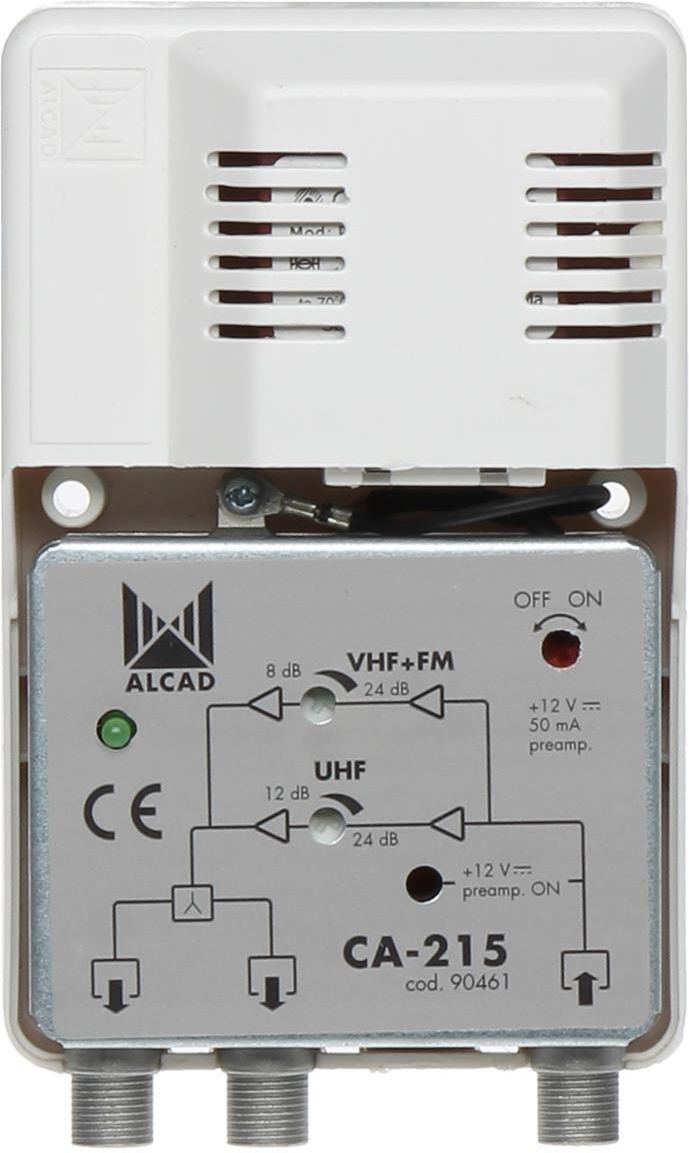

Wzmacniacz Alcad CA-215

Wzmacniacz Alcad CA-215 - Opis

Wzmacniacz antenowy CA-215 szerokopasmowy Alcad VHF/UHF (1wej./2wyj.) jest stosowany w małych i średnich instalacjach TV.

Wzmacniacz CA-215 stosowany jest jako wzmacniacz abonencki w celu rozprowadzenia sygnału do kilku lub kilkunastu odbiorników. Podstawową cechą wzmacniacza jest praca w zakresie 40 - 400 MHz oraz 470 - 862 MHz. Dzięki niezależnej regulacji wzmocnienia w zakresie VHF i UHF możliwe jest dopasowanie wzmocnienie do poziomu sygnału w danym paśmie.

Ułatwia to budowę instalacji antenowych wykorzystujących jeden kabel do sprowadzenia sygnałów z wszystkich anten (po zsumowaniu za pomocą zwrotnicy). Wzmacniacze mogą być wykorzystywany w niektórych sieciach kablowych lub instalacjach zbiorczych. Ze względu na istnienie luki w paśmie pracy, są to sieci niewykorzystujące kanałów S30 - S38. Wzmacniacz jest zalecany do stosowania w sytuacjach, kiedy poziom sygnału jest niski. Dodatkowo możliwe jest także zasilanie przedwzmacniaczy.

Bezpieczeństwo podczas użytkowania wzmacniaczaWzmacniacz CA-215 jest zasilany z wbudowanego zasilacza stabilizowanego. Nie jest przeznaczony do pracy w otwartej przestrzeni. Nie może być montowany w warunkach dużej wilgotności oraz w pobliżu grzejników i innych źródeł ciepła. Wymagane jest zapewnienie wentylacji. Ze względu na możliwość uszkodzenia, nie należy podłączać zasilania dopóki wszystkie połączenia nie są wykonane poprawnie. Wzmacniacz CA-215 umożliwia zasilanie przedwzmacniaczy napięciem 12 V i maksymalnym prądem 60 mA, co pozwala na stosowanie typowych przedwzmacniaczy (...) więcej płytkowych.

Najważniejsze cechy:

• Wzmacniacz domowy z wbudowanym rozgałęźnikiem
• Wzmocnienie maksymalne 25 dB
• Regulacja wzmocnienia dla torów VHF/FM oraz UHF
• Możliwość zasilania przedwzmacniaczy antenowych 12 V
• Maksymalny poziom sygnału wyjściowego 105 dBμV

Rodzaj towaru
Wzmacniacz domowy

Model
CA-215

Marka
ALCAD

Typ
RTV/CATV

Zastosowanie
wewnętrzny

Pasmo
FM/VHF/UHF

Liczba wejść
1

Liczba wyjść
2

Przełącznik DC 0/12 V
TAK

Regulacja wzmocnienia
TAK

Parametry wzmocnieniaCzęstotliwość
40...400/470...862

Wzmocnienie
24 dB dla FM/VHF,
22 dB dla UHF

Regulacja wzmocnienia
12...16 dB

Zasilanie przedwzmacniacza
12/0,06 V/A

Prekorekcja charakterystyki kabla
NIE

Dane techniczne urządzeniaMax. poziom wyjściowy
IMD3=60 dB (DIN45004B): 105 dBµV
IMD2=60 dB (EN50083-3): 97 dBµV

Szumy własne
VHF: UHF:

Odlewna obudowa
NIE

Typ złącza sygnałowego
F

Wyjście testowe RF
NIE

Zasilanie
AC 230V / 50-60 Hz

Pobór mocy
5,5 W

Temperatura pracy
-20...+50°C

Wymiary
78 x 118 x 47 mm

Masa
0,36 kg
